圓盤造粒機簡介

圓盤式造粒機(又稱成球盤） 為容積式計量的給料設備，它能均勻、連續地將物料喂送到下一道工序，并且能夠承受較大的倉壓。作為細粒物料給料設備，適用于運送粉狀、料狀或小塊狀態的各種非粘性物料，如煤粉、水泥、熟料、石灰石、頁巖、煤矸石、粘土等粉狀、粒狀或小塊狀物料?？蓮V泛應用于選金廠，采煤廠與化工，基建及機械化的鑄造車間等作連續均勻、定量的給料和配料之用。本機構造簡單，調整方便，性能優越。本機適用輸送物料粒度不大于50mm，不適宜輸送粘性較大、不易流動的物料和流動性特別好的物料。

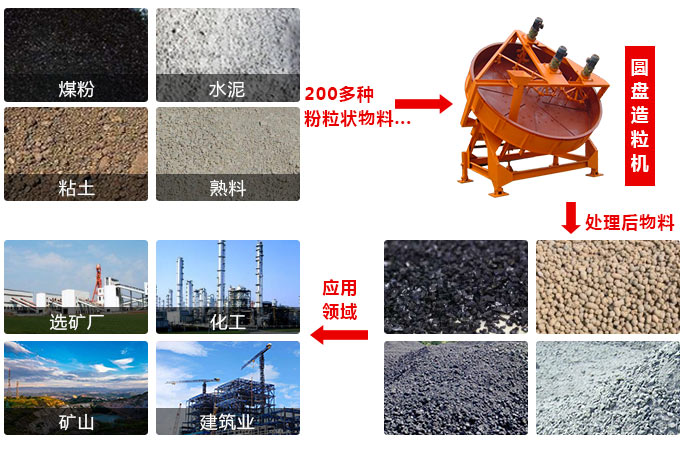

圓盤造粒機物料及應用范圍

圖片實拍

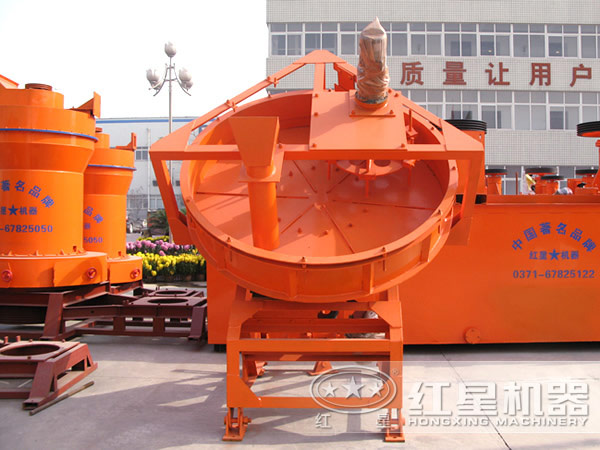

圓盤造粒機正拍

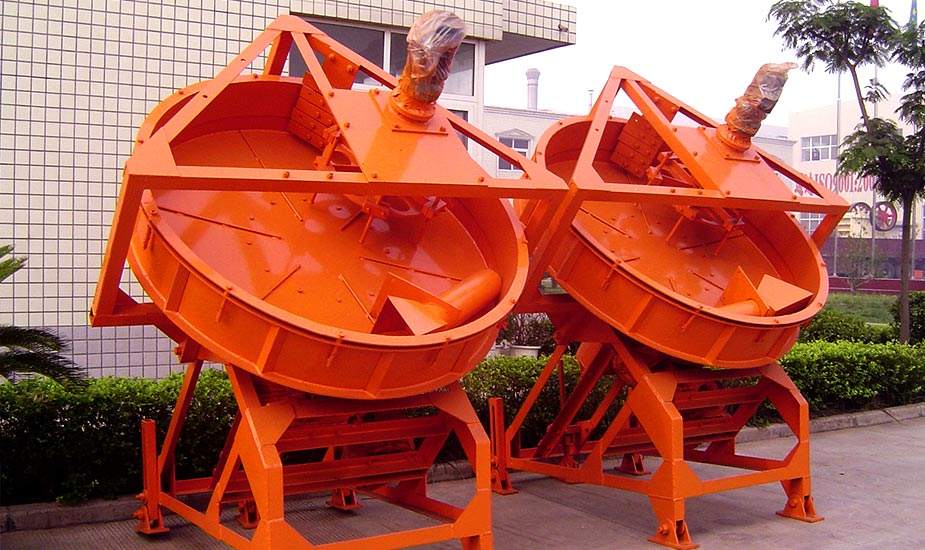

圓盤造粒機側拍

圓盤造粒機的特點

1、圓盤造粒機結構新型新穎合理，重量減輕，高度降低。工藝布置靈活方便，適合老廠改造。

2、大盤傾角可調節。采用角度墊片，調整靈活方便。

3、采用特別的無動力組合刮刀一體化使輔助功率消耗降低。

4、大盤由盤體和盤節組成。降低主電機功率。盤節沿盤體可上下調節。盤節端部為邊法蘭，料球出盤時可保證料球不被拉傷、撕裂。

5、全新清淤設計，由無動力組合刮刀清邊清底，清角刮刀清盤角，配合盤體特別處理技術，清淤、成球效果好，不會出現大泥團，料球直徑90%在3-5mm的范圍內。

圓盤造粒機工作原理

各種干粉物料從設備頂部加入，經脫氣、螺旋預壓縮并輸送至兩只軋輥的弧形槽口，兩只軋輥等速、反向旋轉，將物料咬入槽內并進行強制壓縮，物料通過壓縮區后承受的壓力逐漸減小，其表面張力和重力使之自然脫出，進入碎粒機和整粒機破碎、修整，再進入振動篩進行篩分，合格品通過輸送機被送入成品倉或直接包裝，粉狀篩下物料通過回料裝置再次被送回原料倉進行二次輥壓，擠壓力的大小可根據顆粒強度的需要由液壓系統進行調節。通過改變輥面開槽形式，可得到片狀、條狀、橄欖狀、扁球狀等物料。

技術參數

產品規格	盤轉 (r/min)	生產能力 (t/h)	配用動力 (kw)	盤斜度調整范圍	外形尺寸	總重
Φ2.2	14.25	4-8	7.5	35-55	2.8×2.75×2.58	3.2
Φ2.5	11.81	5-10	7.5	35-55	3.2×2.3×3	3.6
Φ2.8	11.21	12-16	7.5	35-55	3.4×2.6×3.1	4.1
Φ3.0	11.3	15-18	11	35-55	3.7×2.7×3.3	4.8
Φ3.2	9.6	15-20	11	35-55	3.9×2.7×3.4	5.6
Φ3.6	9.1	18-24	15	35-55	4.3×3.1×4.0	7.2
